次磷酸钠是一种较理想的还原剂, 主要用于化学镀、电镀、有机合成工业、食品加工和保鲜、工程塑料稳定剂。随着研究的深入和其衍生物的大量增加, 其应用领域不断扩大, 已经成为一种重要的无机盐产品。

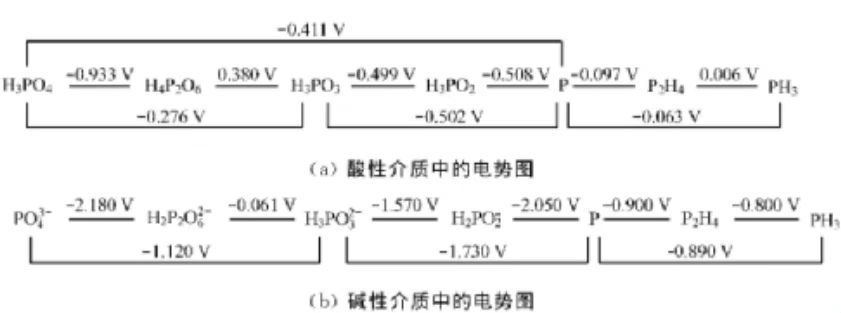

次磷酸钠的最大用途就是作为化学镀镍的还原剂。采用次磷酸盐作为化学镀镍的还原剂时, 改变其镀液组成及操作条件, 可以获得磷的质量分数为3%~12%的镍-磷合金镀层。根据磷的质量分数的变化, 可用于不同的领域。一般在化学镀镍液中次磷酸钠的质量浓度为25~30g/L, 并且Ni 2+与H2PO2-的摩尔比应保持在0.25~0.60之间, 最好在0.30~0.45之间。比值太低, 镀层外观性能差;比值太高, 镀速变得很慢, 效率降低。镍沉积的反应速率一般与次磷酸盐的质量浓度成正比, 因而次磷酸盐的质量浓度直接影响沉积速率。

次磷酸钠在化学镀铜中的应用

由于次磷酸钠在铜表面不具备催化活性, 在使用次磷酸钠作化学镀铜的还原剂时往往加入一些镍离子作催化剂, 其质量浓度为2g/L。镀层中镍的质量分数为6%左右, 使得镀铜层的导电性及延展性都下降30%左右。当在采用次磷酸钠作还原剂化学镀铜时, 可用硫酸铁作催化剂,，不用硫酸镍。使其溶液组成为:五水合硫酸铜2g/L, 七水合硫酸铁0.3g/L, 酒石酸钾钠4g/L, 次磷酸钠5g/L, 硫酸铵0.8g/L, 硫脲0.01g/L, pH值10~13。

次磷酸钠在化学镀锡中的应用

化学镀锡所用的还原剂一般是次磷酸钠。其产生的废水比较容易处理, 效果比其他还原剂的更好。镀层厚度先随次磷酸钠的质量浓度的升高而增加, 达到最大值后又略有下降。
